Un transformateur qui chauffe, fait plus de bruit ou déclenche sa protection inquiète à juste titre. Mais la plupart des défauts commencent bien avant ces symptômes, à l’intérieur de la cuve. Voici comment faire la part des choses entre signes extérieurs, mesures et analyse d’huile de transformateur.

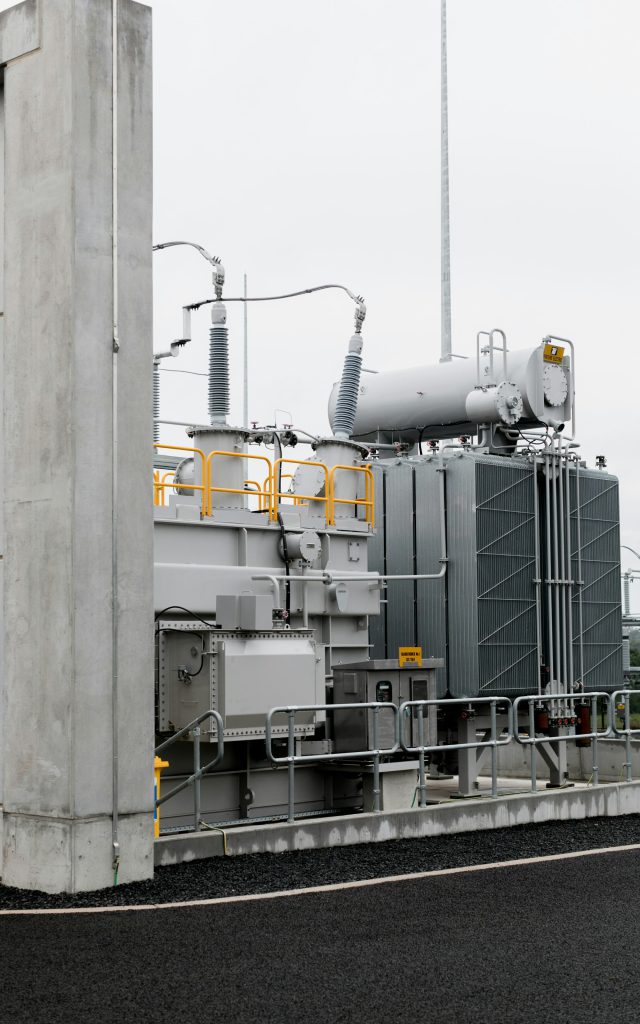

Les signes extérieurs qui doivent alerter
Certains indices se repèrent lors d’une simple ronde, sans intervention sur l’équipement. Ils ne prouvent pas à eux seuls qu’un transformateur est défectueux. Ils justifient en revanche d’aller plus loin.
Un déclenchement de protection interne est un signal sérieux. L’appareil ne doit pas être remis sous tension sans analyse de la situation par l’exploitant et, si nécessaire, par un spécialiste.
- Bruit anormal : bourdonnement plus fort qu’à l’habitude, grésillements, claquements.
- Échauffement : température d’huile inhabituelle pour la charge, points chauds repérés en thermographie.
- Fuites d’huile aux joints, aux traversées ou aux vannes, baisse du niveau au conservateur.
- Gel de silice du dessiccateur ayant changé de couleur sur toute sa hauteur.
- Odeur de brûlé, traces de suie, déformation de la cuve.
- Alarme ou déclenchement d’une protection : relais Buchholz, DGPT2 sur les transformateurs hermétiques, soupape de surpression.
Pourquoi ces symptômes arrivent souvent trop tard
Un transformateur immergé vieillit de l’intérieur. Points chauds, décharges partielles et dégradation du papier isolant évoluent pendant des mois, parfois des années, sans manifestation extérieure.
Quand le bruit change ou que la protection déclenche, le défaut est souvent déjà avancé. L’enjeu de la maintenance préventive transformateur est de repérer ces évolutions à un stade où une action corrective reste possible et programmable.
L’huile isolante est le meilleur témoin de ce qui se passe dans la cuve. Elle baigne les enroulements, le circuit magnétique et le papier. Elle se charge des gaz, de l’eau et des produits de dégradation générés par un défaut naissant.
Ce que révèle une analyse d’huile de transformateur
Une analyse d’huile de transformateur se fait sur un petit volume prélevé, le plus souvent sans mise hors tension. Chaque mesure répond à une question précise.
Aucune de ces mesures ne suffit seule. C’est leur croisement, et leur comparaison avec les analyses précédentes, qui permet de conclure.
- Analyse des gaz dissous (DGA) : détecte les défauts thermiques et électriques en cours, selon IEC 60567 pour l’extraction et IEC 60599 pour l’interprétation.
- Rigidité diélectrique (tension de claquage, IEC 60156) : vérifie que l’huile assure encore son rôle d’isolant.
- Teneur en eau (IEC 60814) : mesure l’humidité, ennemie de l’isolation.
- Indice d’acidité (IEC 62021) : renseigne sur l’oxydation et le vieillissement de l’huile.
- Dérivés furaniques (IEC 61198) : témoignent de la dégradation du papier isolant, donc de l’usure de l’appareil.
Comment interpréter les résultats
La norme IEC 60422 sert de guide pour la surveillance des huiles minérales en service. Elle propose des valeurs repères classées selon la tension et le type d’équipement. Ces seuils sont indicatifs : un même résultat n’a pas la même portée sur un transformateur de distribution récent et sur un transformateur de puissance ancien.
Pour les gaz dissous, la tendance compte autant que la valeur absolue. Une hausse rapide de l’hydrogène ou l’apparition d’acétylène appelle une attention particulière, même à faible concentration. L’interprétation selon IEC 60599 oriente vers un type de défaut : décharges partielles, arcs, surchauffe plus ou moins intense.
Un rapport utile indique donc les valeurs mesurées, leur position par rapport aux repères et une recommandation : surveillance normale, contrôle rapproché, traitement de l’huile ou investigation complémentaire.
Que faire si vous avez un doute
En présence d’un symptôme, le pack Diagnostic (gaz dissous, rigidité, teneur en eau et acidité) donne une première image complète. Pour un appareil ancien ou stratégique, le pack Expert ajoute les dérivés furaniques et la tangente delta, afin d’évaluer l’état du papier et la qualité diélectrique de l’huile.
Le kit de prélèvement, la Diélectrique Box, est offert : flacons, seringue pour les gaz dissous et notice. Le prélèvement sur un transformateur en service doit être réalisé par du personnel habilité, selon les procédures de l’exploitant. L’échantillon se dépose ensuite en point relais. Les analyses suivent des méthodes normalisées et les résultats sont transmis en 24/48 h après réception.
Si la situation est urgente, une intervention sur site peut être organisée sur demande, partout en France.
À retenir
- Bruit, échauffement ou fuite sont des signes d’alerte, mais souvent tardifs.
- Un déclenchement Buchholz ou DGPT2 justifie une analyse avant toute remise sous tension.
- L’analyse des gaz dissous est l’outil de référence pour détecter un défaut interne.
- Les seuils de l’IEC 60422 sont indicatifs et s’interprètent selon l’équipement et son historique.
Questions fréquentes
Peut-on analyser l’huile sans arrêter le transformateur ?
Dans la plupart des cas, oui. Le prélèvement se fait sur la vanne prévue à cet effet, appareil en service, par du personnel habilité et selon les procédures de l’exploitant. Certains transformateurs hermétiques imposent des précautions particulières, définies par le constructeur.
Une seule analyse suffit-elle à conclure ?
Une première analyse donne un état des lieux et peut révéler un défaut marqué. Pour les gaz dissous, c’est surtout l’évolution entre deux prélèvements qui confirme un défaut actif. Un contrôle rapproché est souvent recommandé après un résultat atypique.
Quelle analyse demander si je ne sais pas laquelle choisir ?
Pour un transformateur suspect sans historique, le pack Diagnostic constitue un bon point de départ. Pour un contrôle périodique sans symptôme, le pack Essentiel peut suffire. Le laboratoire peut aussi vous orienter au 05 53 57 72 20.
